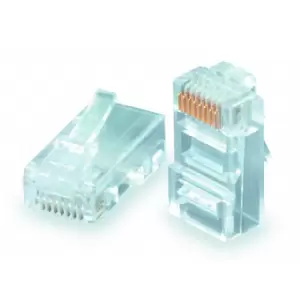

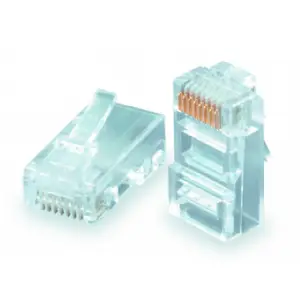

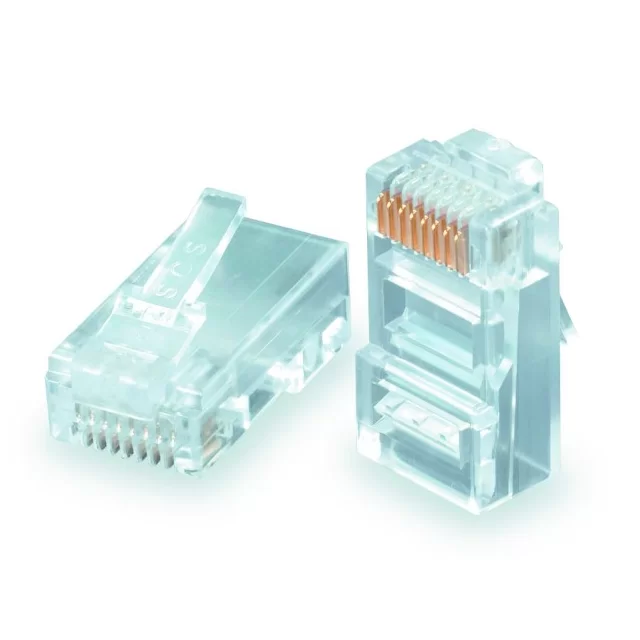

¿Qué es un conector RJ-45 y para qué se utiliza en redes?
El conector RJ-45 es un conector modular estándar utilizado para terminar cables de red Ethernet, como los de categoría 5e, 6 o 6A. Se emplea para conectar dispositivos como computadoras, switches, routers y paneles de parcheo, permitiendo la transmisión de datos en redes locales (LAN) y de área amplia (WAN).
¿Cuáles son las especificaciones técnicas clave de un conector RJ-45 genérico?
Un conector RJ-45 genérico suele tener 8 pines de contacto, diseñado para cables de par trenzado de 4 pares (8 hilos). Soporta velocidades de hasta 1 Gbps en redes Gigabit Ethernet cuando se usa con cable Cat5e o superior, y cumple con la norma TIA/EIA-568 para el pinout. Es compatible con conectores hembra RJ-45 estándar.
¿Cómo se crimpa un conector RJ-45 en un cable de red paso a paso?
Para crimpar un conector RJ-45: 1) Pela unos 2 cm de la cubierta del cable sin dañar los hilos. 2) Ordena los 8 hilos según la norma T568A o T568B (por ejemplo, blanco-naranja, naranja, blanco-verde, azul, blanco-azul, verde, blanco-marrón, marrón). 3) Corta los hilos rectos dejando unos 1.5 cm. 4) Inserta los hilos en el conector RJ-45 hasta el fondo. 5) Crimpa con la herramienta de crimpado hasta escuchar un clic.
¿Cuál es la diferencia entre un conector RJ-45 blindado (STP) y uno no blindado (UTP)?
El conector RJ-45 blindado (STP) cuenta con una cubierta metálica que reduce la interferencia electromagnética (EMI) y es ideal para entornos industriales o con mucho ruido eléctrico. El no blindado (UTP) es más común en hogares y oficinas, es más económico y suficiente para cables UTP estándar. La elección depende del tipo de cable y el entorno de instalación.
¿Qué significa que un conector RJ-45 sea de 8 pines y cómo afecta al rendimiento?
Significa que tiene 8 contactos metálicos que conectan los 8 hilos de un cable de par trenzado. Esto permite la transmisión full-duplex en redes Gigabit Ethernet, usando los 4 pares para enviar y recibir datos simultáneamente. Sin los 8 pines funcionales, la velocidad máxima se reduce a 100 Mbps (Fast Ethernet).
¿Puedo usar un conector RJ-45 genérico para cables Cat6 o Cat6A?
Sí, un conector RJ-45 genérico puede usarse con cables Cat6 o Cat6A si cumple con las especificaciones de ancho de banda (hasta 250 MHz para Cat6 y 500 MHz para Cat6A). Sin embargo, para garantizar el rendimiento máximo, se recomienda usar conectores certificados para la categoría específica, ya que los genéricos pueden no mantener la integridad de la señal en altas frecuencias.
¿Cómo identificar si un conector RJ-45 es compatible con cables sólidos o flexibles?
Los conectores RJ-45 suelen indicar en su empaque si son para cables sólidos (solid) o flexibles (stranded). Los conectores para cables sólidos tienen pines que perforan el conductor, mientras que los para cables flexibles tienen pines que se insertan entre los filamentos. Usar el tipo incorrecto puede resultar en una conexión deficiente o pérdida de señal.
¿Cuál es la norma de cableado correcta para un conector RJ-45 en redes Ethernet: T568A o T568B?
Ambas normas son válidas, pero T568B es la más común en instalaciones comerciales en Estados Unidos y muchos países. La diferencia es el orden de los pares verde y naranja. Lo importante es usar la misma norma en ambos extremos del cable para una conexión directa (straight-through). Para cables cruzados, se usa T568A en un extremo y T568B en el otro.
¿Qué problemas pueden ocurrir si crimpo mal un conector RJ-45?
Los problemas comunes incluyen: conexión intermitente o pérdida de paquetes por pines mal insertados, cortocircuitos si los hilos no están bien ordenados, velocidad reducida (por ejemplo, de 1 Gbps a 100 Mbps) si no se usan los 4 pares, o rotura del conector si se crimpa con demasiada fuerza. Una verificación con un probador de cables es recomendable.
¿El conector RJ-45 genérico es compatible con conectores hembra de pared y paneles de parcheo?
Sí, el conector RJ-45 genérico sigue el estándar modular de 8 pines y es compatible con cualquier toma RJ-45 hembra, ya sea de pared, keystone jack o panel de parcheo. La compatibilidad es universal siempre que se respete el pinout correspondiente a la norma de cableado utilizada (T568A o T568B).
